解析水星路由控制表出错故障

访问控制列表是路由器的指令列表，用来控制端口进出的数据包，适用于所有的被路由协议，包含了匹配关系、条件和查询语句，所以我们必须正确设置ACL，否则将会造成不小的故障，这里我们以水星路由器为大家介绍如何解决这个问题。

在之前我们要明白什么是VPN，它是通过因特网建立一个临时的、安全的连接，是一条穿过混乱的公用网络的安全、稳定的隧道。

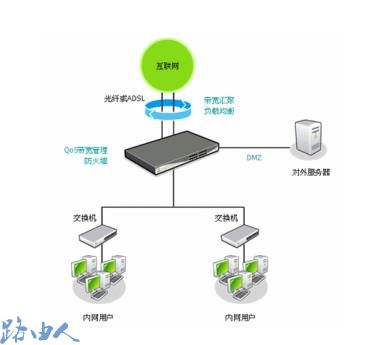

一、组网环境

在水星路由器的组网环境中配置网管业务，通过信息资源管理软件对水星路由器进行管理，但在配置完成后，原来信息资源管理软件对水星路由器可以进行管理，不过SNMP读写团体名ACL控制后，添加水星路由器失败，导致无法进行管理。

二、故障分析

1、在水星路由器上执行display this，查看读写团体名ACL。

2、在水星路由器上执行ping 218.2.22.124，确认返回信息正常。

3、在水星路由器上执行undo acl number 2000，DMS又可以对水星路由器进行网络管理。

4、在水星路由器上执行debugging snmp-agent header，开启数据包头信息调试。

5、在水星路由器上执行debugging snmp-agent packet，开启数据包信息调试。

6、在水星路由器上执行debugging snmp-agent process，开启SNMP数据包处理过程调试。

7、在水星路由器上执行debugging snmp-agent trap，开启告警调试，可以确定由于网管通过SNMP登陆水星路由器失败，导致网管无法添加水星路由器。

8、从DMS接口配置上看，依据ACL的rule规则，在不指定VPN-instance时，只对公共报文进行处理。

三、故障处理

1、执行system-view，进入系统视图。

2、执行acl number 2000，进入ACL视图。

3、执行rule 0 permit vpn-instance nms source 218.2.22.124 0，允许VPN实例通过。

4、执行rule 10 deny，禁止其他来源。

5、执行return退回到用户视图。

6、执行save，保存对配置的修改。

总结：在配置网管添加设备时，如果需要配置SNMP读写团体名ACL，应该注意信息资源管理软件是否从VPN实例访问设备。
