1.背景说明：
平板电脑的设计UE是给用户带来简单方便、容易使用的体验，所以在其重量上，很需要精益求精的将产品的重量设计到极致，从而在同类产品中获得最大的竞争力;
为了将产品的重量控制好，除了在组件选型上加以控制外，我们结构工程师可以控制的另一主要因素就是结构件，比如采用金属还是塑料外壳，厚度的设计，触摸玻璃的选择等等;
在产品设计中，有个争议的地方在于中框的材料选择，中框采用塑件与金属通过insert-molding制成，对于其中的金属材质是选用不锈钢还是铝件存在分歧：主要的考量是不锈钢的强度要远大于铝件，但会比铝件重18克左右，这对于不到200克的产品来讲已经占了相当大的比重，所以需要进行全方位的考量;
采用仿真模拟可以对这些方面进行考量，首先考量了耐压刚度、强度以及跌落下的影响。
2. 耐压下刚度、强度分析：

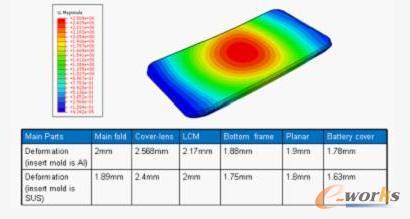

分析模拟图示：
分析模拟结果
在耐压方面，不锈钢的设计并没有很显著的提升整机的刚度，同时部件的强度均没有发生破坏，说明采用铝的设计和不锈钢的设计方案较为接近。
3. 跌落模拟分析：

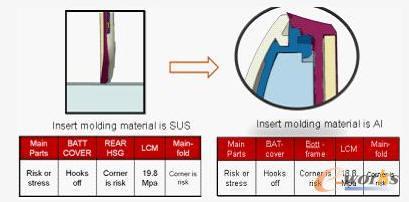

分析模拟图示
分析模拟结果
从结果可以看出，当前的设计在角跌下均有风险，诸如卡勾脱扣以及角部断裂等，需要在后继的优化分析中进行方案优化，在此不再赘述;
另一个显著的结果是LCM在SUS的方案中会承受更大应力，而采用AL的方案应力则要小，会降低玻璃或者液晶发生破裂的风险，这也主要与采用AL后会减重18克有关。
|
